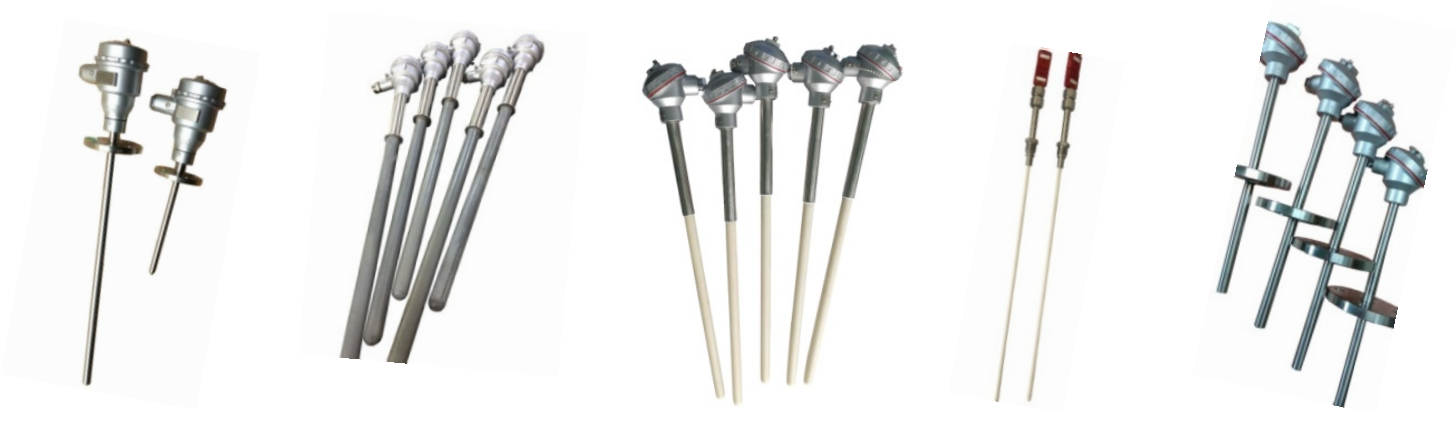

装配热电偶顾名思义是指构成热电偶的最基本的三个部分（简称“基体部分”，包括测温元件、绝缘材料、保护管）是通过组装而成、可以通过拆卸分开的。
热电偶/阻使用温度及保护管材料
|
保护管材质 |
分度号 |
直径大小（mm） |
建议使用温度（℃） |
|
0Cr18Ni9Ti |
K N |
Ø12 Ø16 Ø20 Ø25 |
0~800 |
|
E J |
0~700 |
||
|
T |
0~300 |
||
|
Pt100 Pt10 P t1000 |
-200~600 |
||
|
GH3030/GH3039/inconel600 |
K N |
Ø16 Ø20 Ø25 |
0~1250 |
|
S R |
0~1300 |
||
|
刚玉管 |
K N |
Ø16 Ø20 Ø25 |
0~1300 |
|
S R |
0~1600 |
||
|
B |
0~1800 |
||
|
0Cr25Ni20/310S |
K N |
Ø16 Ø20 Ø25 |
0~1000 |
|
Mo2Ti、316L |
K N E J |
Ø16 Ø20 Ø25 |
0~700 |
|
T |
0~300 |
||
|
Pt100 Pt10 P t1000 |
-200~600 |
||
|
衬PTFE |
K N E J Pt100 |
Ø12 Ø16 Ø20 Ø25 |
0~200 |
|
碳化硅 氮化硅 碳化硅结合氮化硅 |
K N |
Ø20 Ø25 Ø30 |
0~1300 |
|
S R |
0~1600 |
||
|
B |
0~1800 |
热电偶的精度：指具体一支热电偶的热电特性与该类热电偶的标准分度表的符合程度，又叫允差（允许偏差）。热电偶的允差标准只与分度号有关。热电偶允差等级有I、II、III级。
|
精度 分度号 |
国际标准允差(单位：℃) |
AMS2750 1级 |
||
|
I |
II |
III |
||
|
K、N、E、J |
±1.5或0.4%|t| |
±2.5或0.75%|t| |
±2.5或1.5%|t| |
±1.1或0.4% |
|
T |
±0.5或0.4%|t| |
±1.0或0.75%|t| |
±1.0或1.5%|t| |
|
|
S、R |
±1.0或±[1+（t-1100）×0.3%] |
±1.5或0.25%|t| |
无 |
±0.6或0.1% |
|
B |
无 |
±0.25%|t| |
±4或0.5%|t| |
|
|
C、D |
无 |
±4或1.0%|t| |
无 |
|
铂电阻测温精度：
|
性能 |
类别 |
技术参数 |
|
|
允差等级 |
铂电阻 |
AA级 |
±（0.10+0.17%|t|） |
|
A级 |
±（0.15+0.2%|t|） |
||
|
B级 |
±（0.30+0.5%|t|） |
||
|
铜电阻 |
C级 |
±（0.30+0.6%|t|） |
|
热电偶/阻热响应时间
温度越高，直径越小，保护管壁厚越薄，热响应时间越小
|
保护管直径 |
保护管材质 |
热响应时间 |
|
φ16 |
非金属 |
≤240 |
|
金属 |
≤180 |
|
|
φ20 |
金属 |
≤240 |
|
φ20 |
非金属 |
≤300 |
|
锥形保护管 |
金属 |
保护管材质级使用环境
|
类别 |
材质 |
最高温度℃ |
适用环境、性能特点 |
|
耐蚀金属 |
1Cr18Ni9Ti，SUS304/321 |
900 |
应用最广泛的不锈钢，价格低，加Ti、Nb抗晶界腐蚀 |
|
Mo2Ti，SUS316L |
900 |
超级耐蚀不锈钢，耐孔蚀，耐海水，广泛用于化工领域 |
|
|
Cr25Ti，Cr25Ni20 |
1000 |
耐热抗氧化，Cr25Ti加工性稍差，310S抗硫蚀稍差 |
|
|
HB HC |
250 |
耐酸碱腐蚀 |
|
|
高温合金 |
GH3030/ inconel600 |
1100 |
常用高温合金，抗氧化耐蚀性能优越，耐渗碳 |
|
GH3039 |
1200 |
常用的高温合金，抗氧化耐蚀性能优越，热强性好 |
|
|
3YC52，OR1300 |
1300 |
新型高温合金，目前高温抗氧化性能好的高温合金 |
|
|
耐磨合金 |
铸造/粉末冶金高温合金 |
1100 |
铸造合金，或粉末冶金合金，用于流化床锅炉或水泥窑 |
|
离子渗透WC |
600 |
不锈钢基体离子注渗WC，用于中温耐磨 |
|
|
耐磨高温合金HR1230 |
1200 |
高温耐磨合金，高温强度好 |
|
|
真空专用 |
鉭管 |
1800 |
用于惰性、真空及强酸腐蚀性气氛中，气密好 |
|
钼管 |
2000 |
用于惰性、真空及还原性气氛中，气密性好 |
|
|
钨管 |
2200 |
用于惰性、真空，气密性好 |
|
|
非金属管 |
MC8206 |
1280 |
适用于BaCl2熔盐，不适于氧化性气氛 |
|
聚四氟乙烯 |
250 |
耐酸碱腐蚀 |
|
|
高铝管99.5%A12O3 |
1400 |
Al2O3的纯度越高，其高温强度、电绝缘性能、耐磨性能越好，易碎断。在还原性气氛中，使用温度偏低 |
|
|
刚玉管99.9%A12O3 |
1700 |
||
|
碳化硅管SiC98% |
1650 |
耐高温腐蚀耐磨，抗热冲击差，适用于氧化气氛 |
|
|
金属陶瓷管 |
1400 |
盐碱液 |
|
|
钨钼陶瓷管 |
1700 |
金属液体 |
