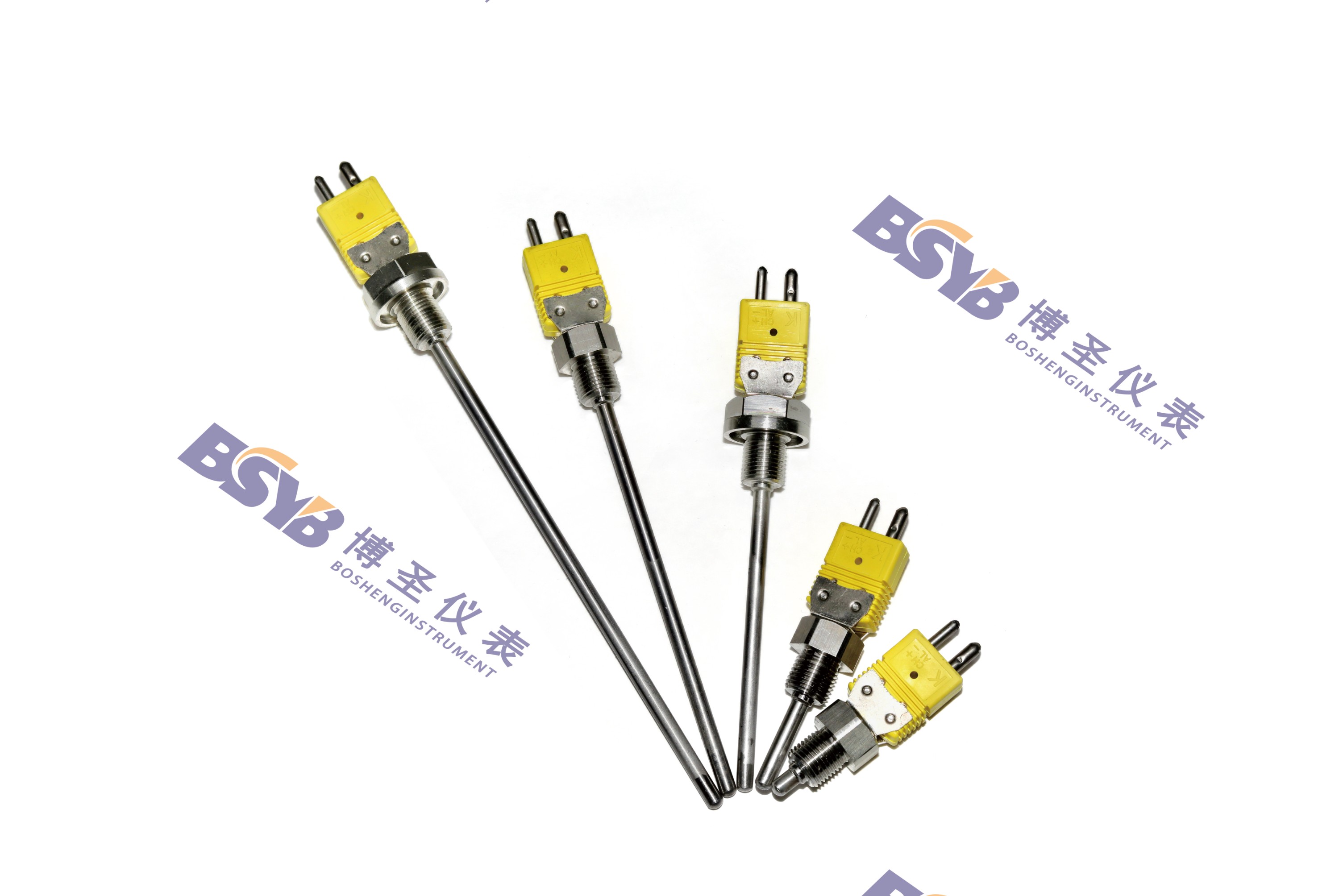

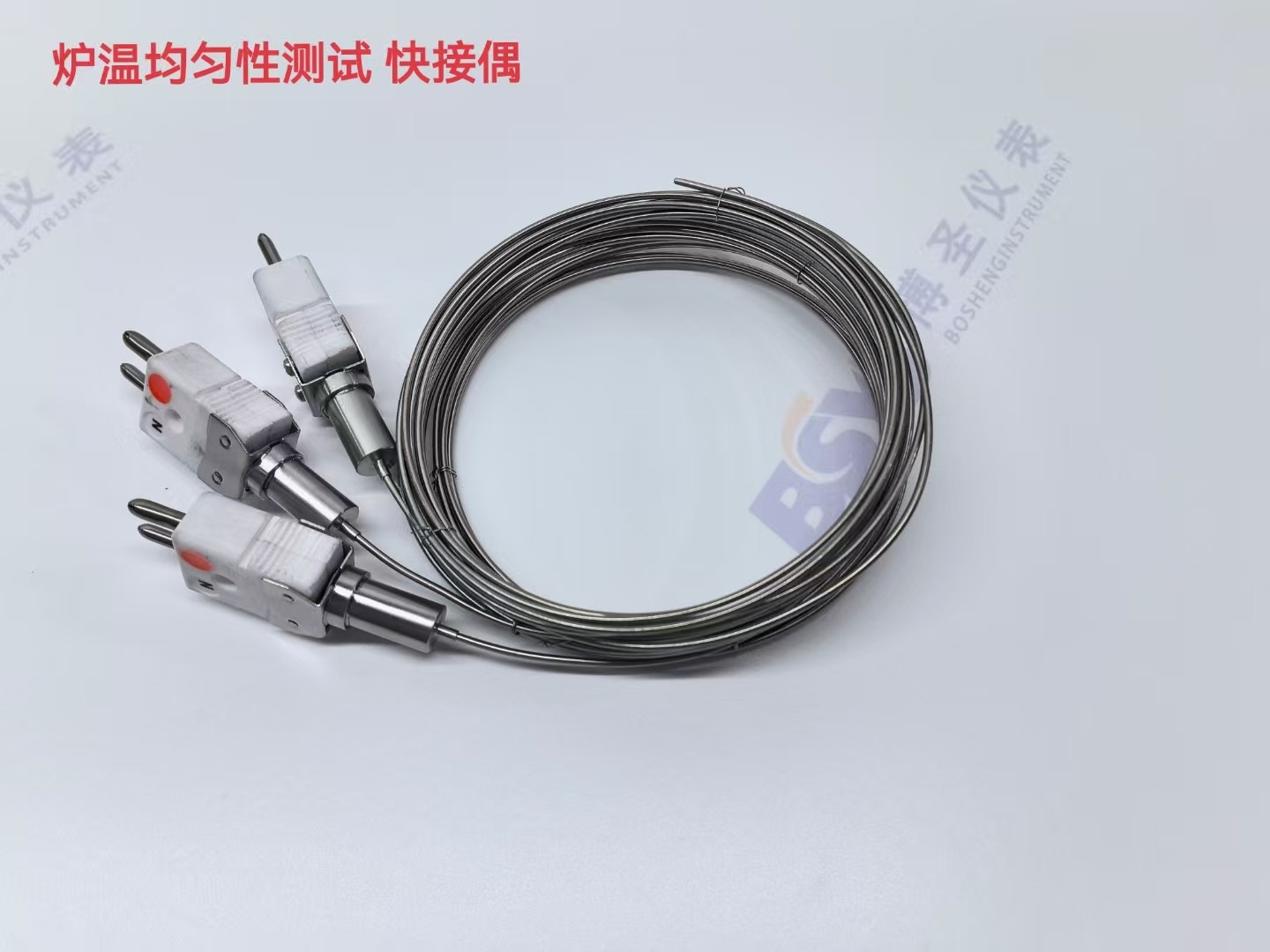

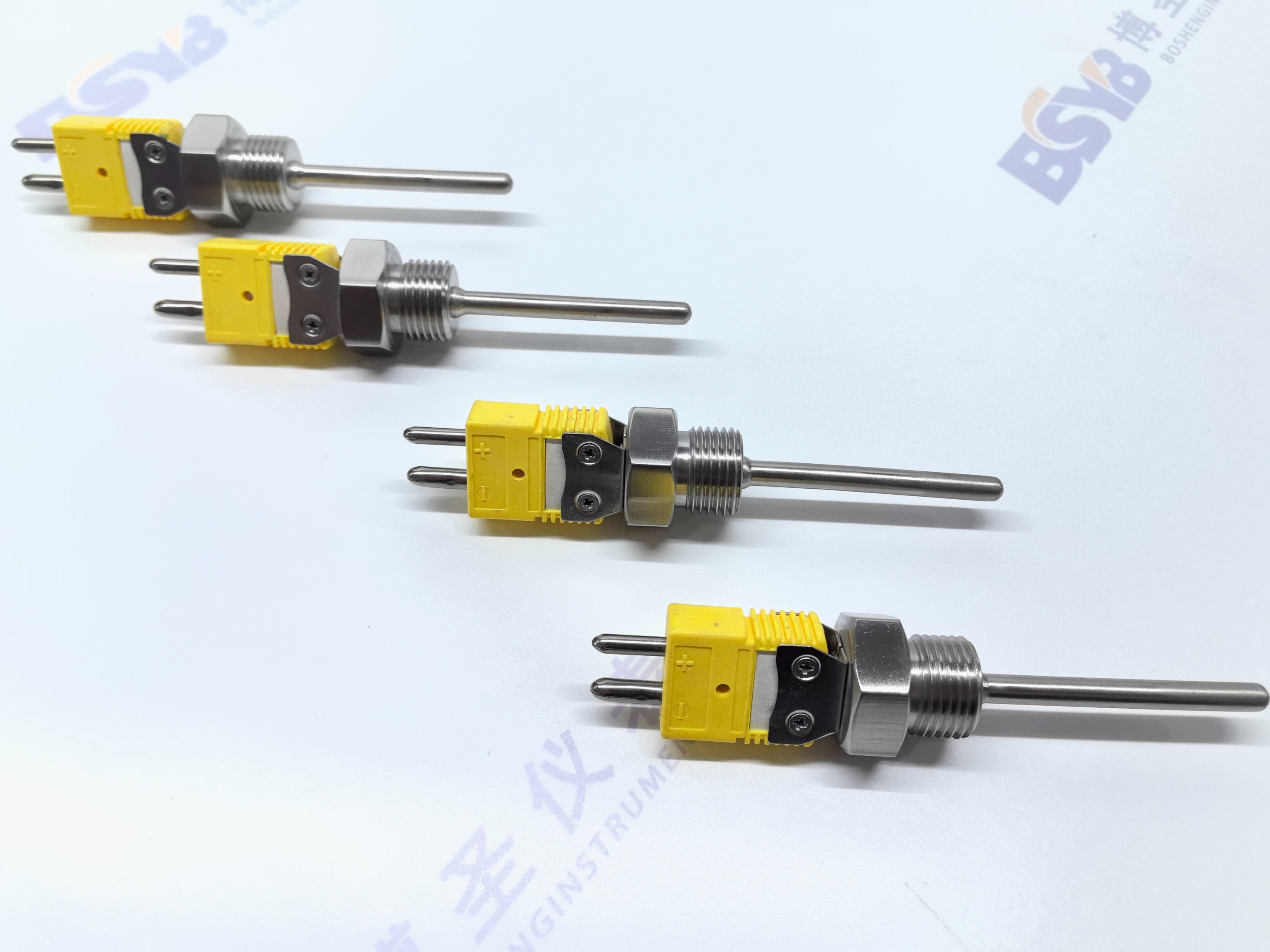

1、铠装热电偶/阻是在装配热电偶/阻的基础上，由保护管和绝缘材料及测温元件三者通过机械拉 拔形成一个不可分割的一个整体，形成一种新型的热电偶/阻，相对于装配热电偶/阻有直径小、能弯曲、热响应时间快，安装使用方便等特点。适合批量生产，成本低，而且更耐震动、密封性好、使用寿命 长。近年来越来越多的厂家采用铠装热电偶/阻作为装配热电阻的芯子来改造传统的装配热电偶/阻。随 着技术的发展和人们使用观念的进步，装配热电偶/阻终将被铠装热电偶/阻完全取代。
2、铠装热电偶的常用使用温度及分度号
保护管材料，绝缘材料，测温元件三者的最低温度就是这支铠装热电偶的最高温度
|
分度号 |
保护管材质 |
热电偶直径（mm） |
推荐最高使用温度（℃） |
真空使用温度（℃） |
|
K/N |
0Cr18Ni9Ti |
0.5 1 |
400 |
600 |
|
1.5 2 3 |
600 |
700 |
||
|
4 5 6 8 |
800 |
900 |
||
|
0Cr25Ni20 310S |
0.5 1 |
500 |
600 |
|
|
1.5 2 3 |
800 |
900 |
||
|
4 5 6 8 |
900 |
1000 |
||
|
GH3030 GH3039 Inconel600 |
0.5 1 |
500 |
600 |
|
|
1.5 2 3 |
900 |
1200 |
||
|
4 5 6 8 |
1000 |
1250 |
||
|
E/J |
0Cr18Ni9Ti |
0.5 1 |
400 |
500 |
|
1.5 2 3 |
500 |
600 |
||
|
4 5 6 8 |
600 |
700 |
||
|
T |
0Cr18Ni9Ti |
0.5 1 |
200 |
200 |
|
1.5 2 3 |
250 |
250 |
||
|
4 5 6 8 |
300 |
300 |
||
|
S R B |
GH3030/GH3039 Inconel600 |
2 3 4 |
1000 |
1200 |
|
5 6 8 |
1100 |
1250 |
||
|
Pt100/Pt10 Pt1000 |
0Cr18Ni9Ti 316L |
2 3 4 |
-200~400 |
-200~400 |
|
5 6 8 |
-200~600 |
-200~600 |
注：使用温度与被测介质和环境有关，铠装热电偶在H2和氨分解气氛中容易脆断，S’R’B分度号热电偶在真空状态下容易出现脆断和假断，真空度越高越严重。

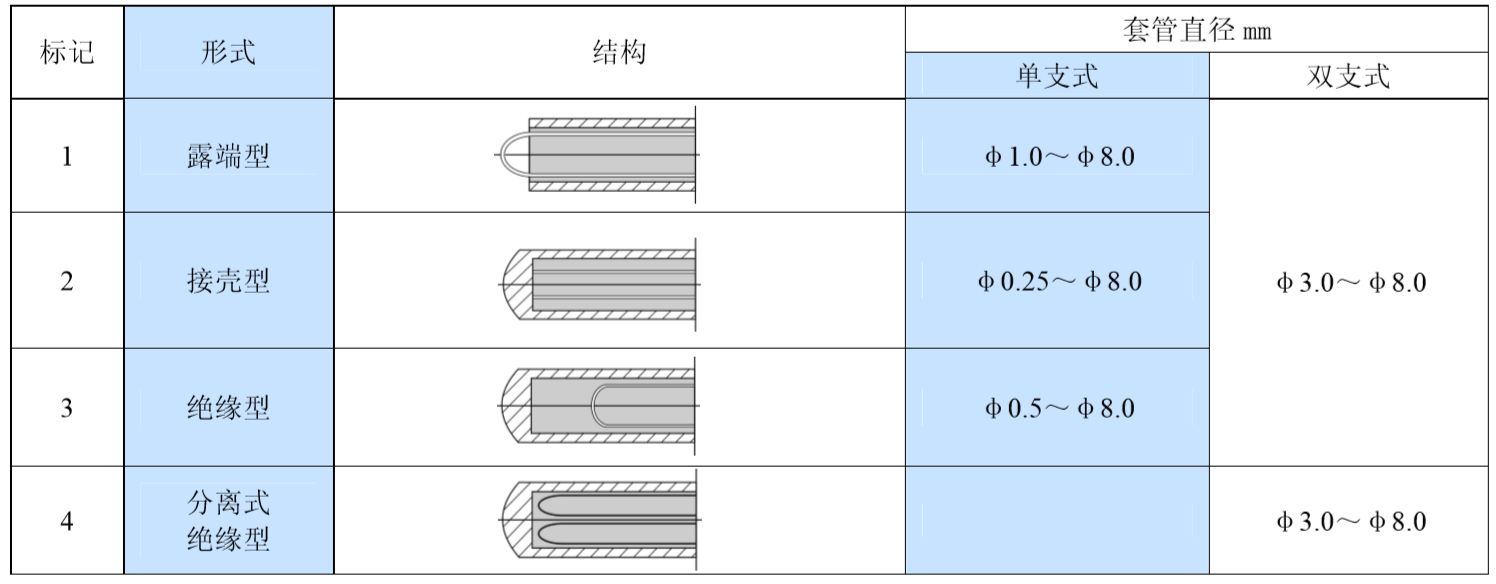

3、测量端形式
● 测量端结构形式
4、热电偶/阻测试精度
铠装热电偶的精度：指具体一支热电偶的热电特性与该类热电偶的标准分度表的符合程度，又叫允差（允许偏差）。热电偶的允差标准只与分度号有关。热电偶允差等级有I、II、III级。
|
精度 分度号 |
国际标准允差(单位：℃) |
AMS2750 1级 |
||
|
I |
II |
III |
||
|
K、N |
±1.5（-40~375℃）或 0.4%|t|（375~1000℃） |
±2.5（-40~375℃）或 0.75%|t|（375~1100℃） |
±2.5或1.5%|t| |
±1.1或0.4% |
|
E |
±1.5（-40~375℃）或 0.4%|t|（375~800℃） |
±2.5（-40~375℃）或 0.75%|t|（375~900℃） |
±2.5或1.5%|t| |
|
|
J |
±1.5（-40~375℃）或 0.4%|t|（375~750℃） |
±2.5（-40~375℃）或 0.75%|t|（375~750℃） |
±2.5或1.5%|t| |
|
|
T |
±0.5（-40~125℃）或 0.4%|t|（125~350℃） |
±1（-40~133℃）或 0.75%|t|（125~350℃） |
±1.0或1.5%|t| |
|
|
S、R |
±1.0或±[1+（t-1100）×0.3%] |
±1.5或0.25%|t| |
无 |
±0.6或0.1% |
|
B |
无 |
±0.25%|t| |
±4或0.5%|t| |
|
|
C、D |
无 |
±4或1.0%|t| |
无 |
|
铠装铂电阻测温精度
|
性 能 |
类 别 |
技术参数 |
|
|
允差等级 |
铂电阻 |
AA级 |
±（0.10+0.17%|t|） |
|
A级 |
±（0.15+0.2%|t|） |
||
|
B级 |
±（0.30+0.5%|t|） |
||
|
铜电阻 |
C级 |
±（0.30+0.6%|t|） |
|
5、热电偶/阻热响应时间：铠装热电偶/阻的保护管直径越小，热响应时间越快
|
名 称 |
保护管直径大小（mm） |
热响应时间（s） |
名 称 |
保护管直径大小（mm） |
热响应时间（s） |
|
热电偶 |
0.25 |
0.2 |
热电偶 |
3 |
2 |
|
热电偶 |
0.5 |
0.4 |
热电偶 |
4 |
2.5 |
|
热电偶 |
1 |
0.6 |
热电偶 |
5 |
4 |
|
热电偶 |
1.5 |
0.8 |
热电偶 |
6 |
6 |
|
热电偶 |
2 |
1 |
热电偶 |
8 |
8 |
|
热电阻 |
≤5 |
8 |
热电阻 |
＞ |
18 |
6、保护管材质：不锈钢，316L，0Cr25Ni20 GH3030, GH3039 inconel600
